настройка KT-LCD дисплеев

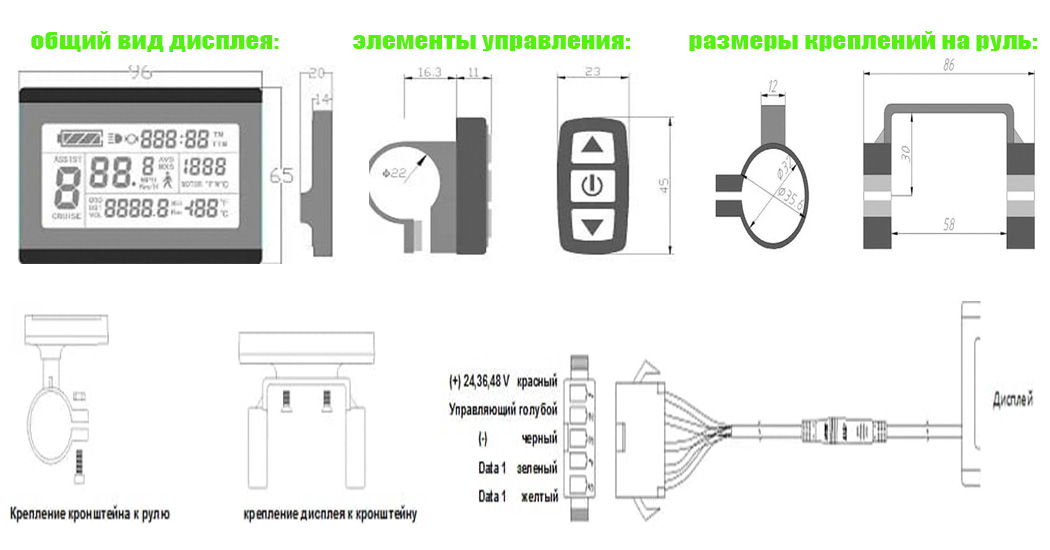

Элементы крепления и варианты дисплеев KT-LCD:

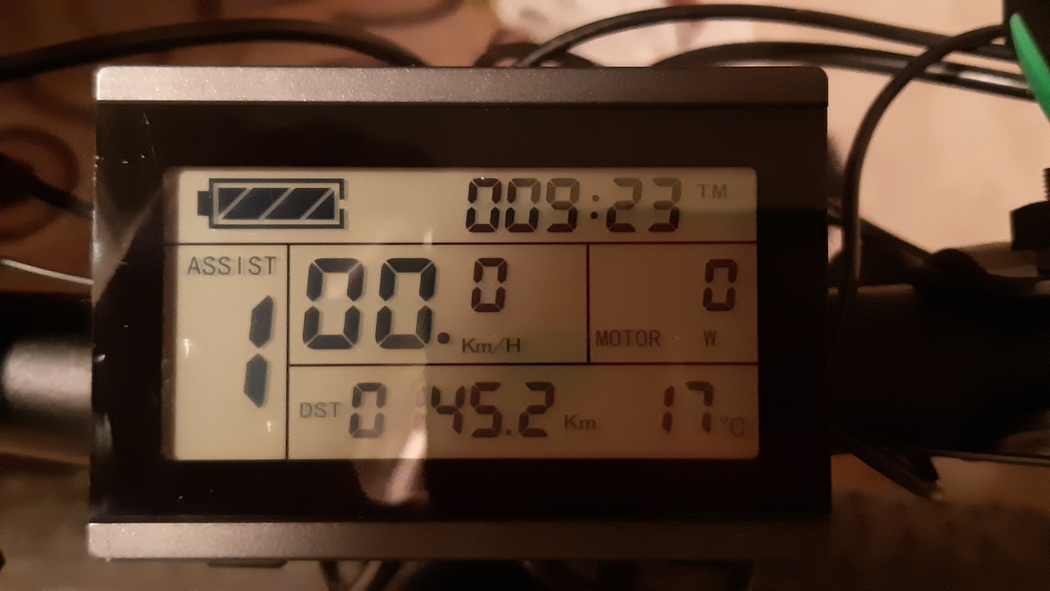

дисплей LCD-3 общий вид

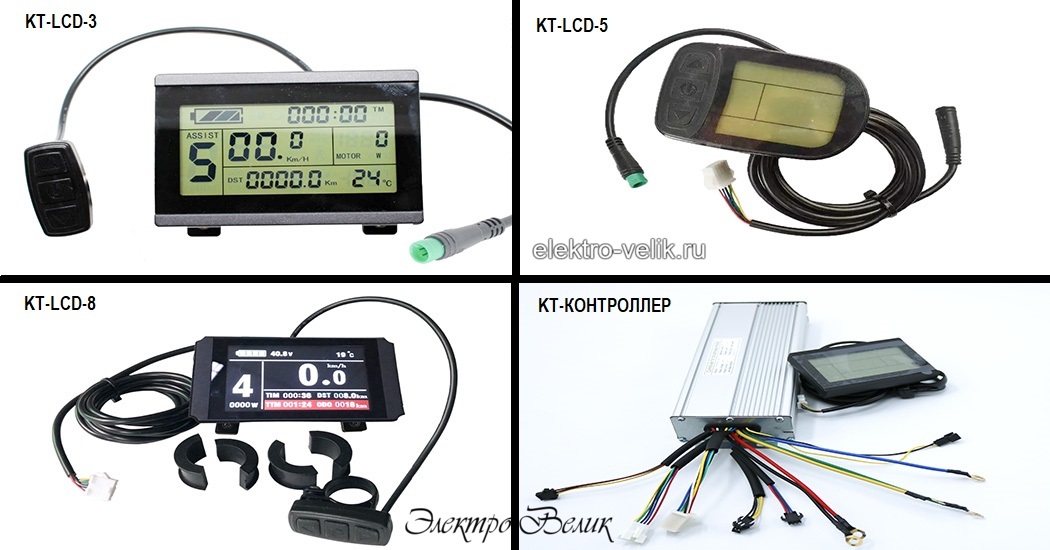

варианты дисплеев серии KT-LCD

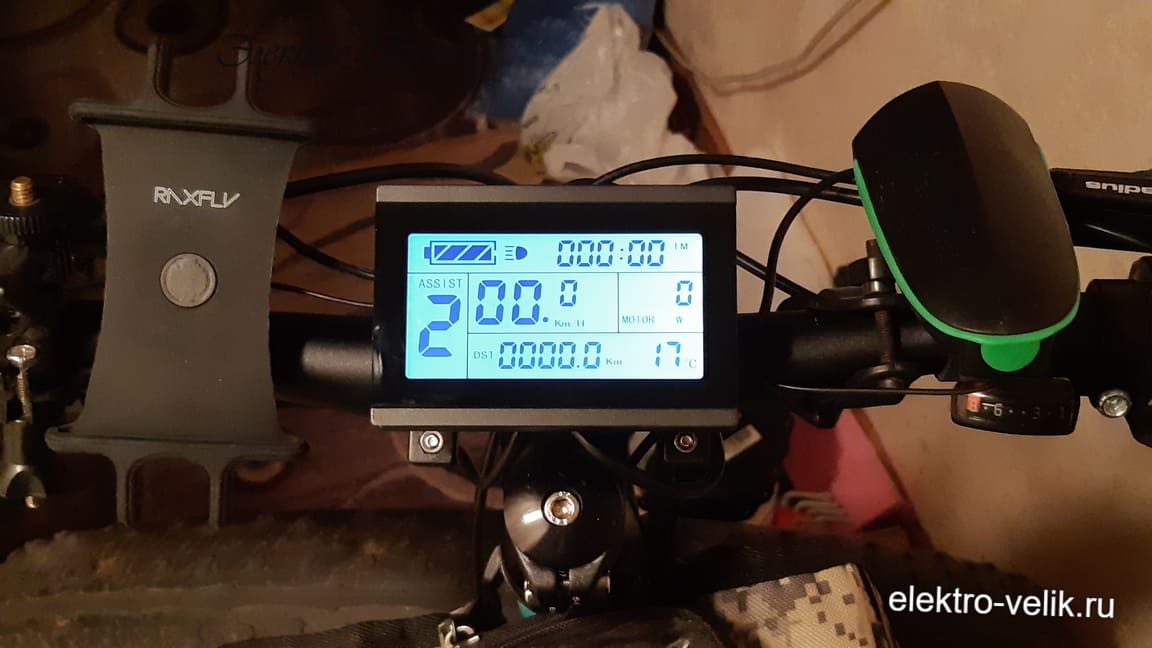

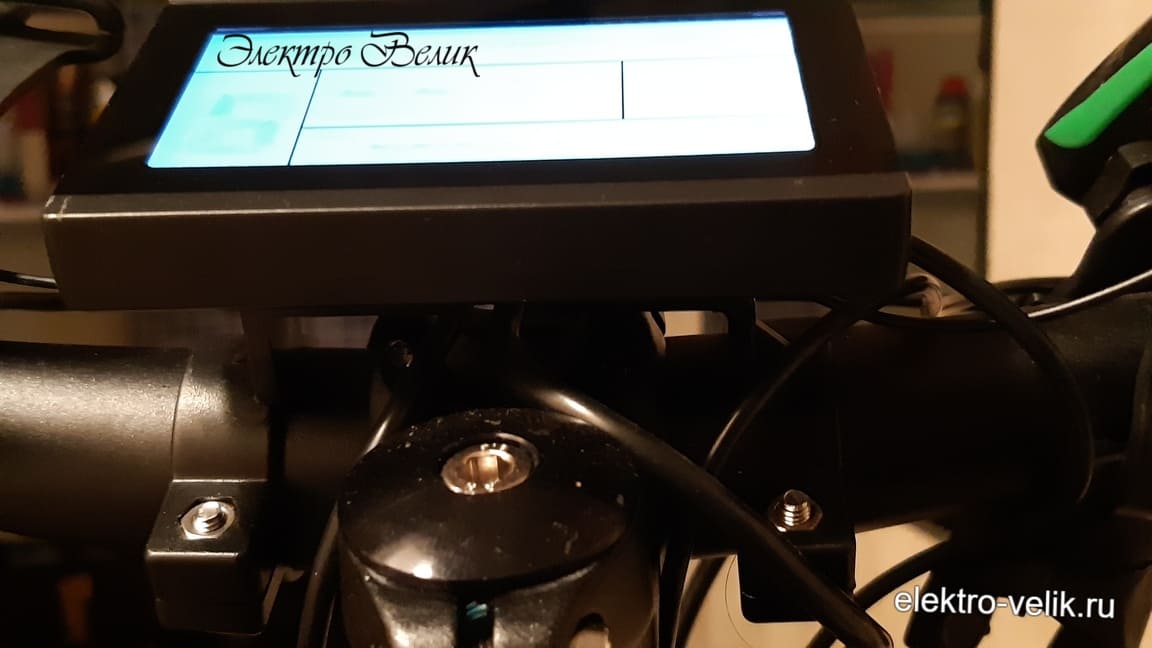

Дисплей LCD-3 на руле

Дисплей и блок кнопок устанавливаются на руле электрического транспортного средства, с возможностью регулировки. Подключение дисплея к контроллеру производиться при выключенном питании электровелосипеда. После окончания установки дисплея снимите защитную пленку.

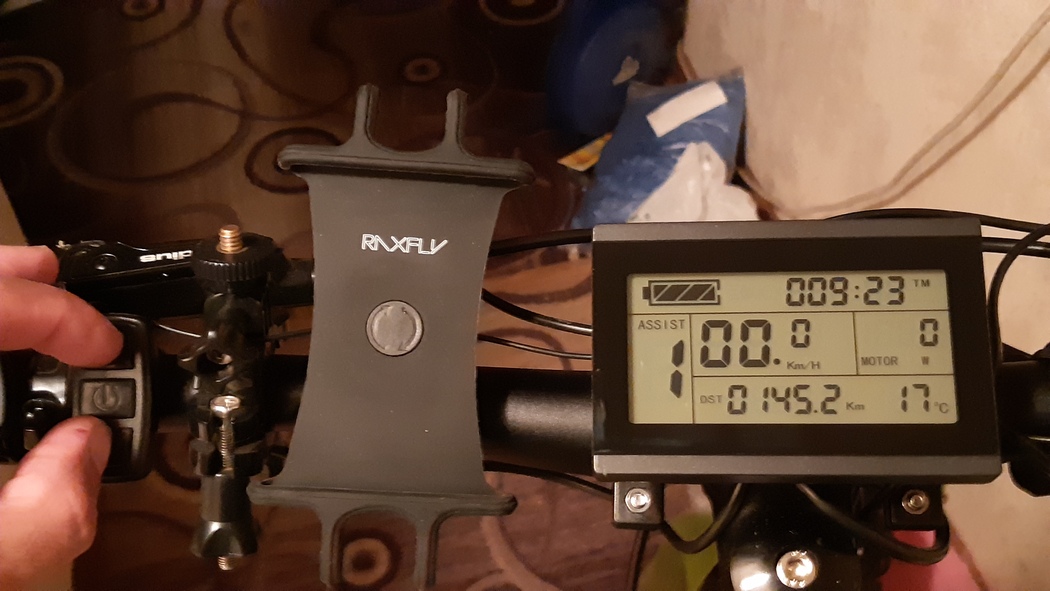

дисплей lcd-3 на руле фэтбайка

крепление дисплея lcd-3 на руле фэтбайка

ОБЗОР ФУНКЦИЙ

Для комфортного использования электровелосипеда дисплей KT-LCD3 отображает пользователю следующую информацию:
• Время поездки (одной поездки (TM) и общее время поездки (ТТМ));
• Скорость (скорости в режиме реального времени (км/ч или миль/час),максимальная скорость (MXS) и средняя скорость (AVS));
• Дальность поездки (км или мили) одной поездки (DST) или общее пройденое расстояние (ODO));
• Коэффициент сиcтемы PAS (ASSIST) от 1 до 5;
• Сопровождение велосипеда со скоростью 6 км/ час (скорость пешехода)  ;
• Функция круиз контроль;
• Индикатор емкости батареи
• Напряжение батареи (VOL) в режиме реального времени;
• Мощность двигателя;
• Индикатор включения тормоза ;
• Индикатор включение подсветки и габаритных огней (при условии поддерживания функции контроллером)
• Температура окружающей среды;
• Информация об ошибках двигателя;
• Настройка параметров пользователя
• Дисплей автоматически определяет напряжение питания (24,36,48 V)

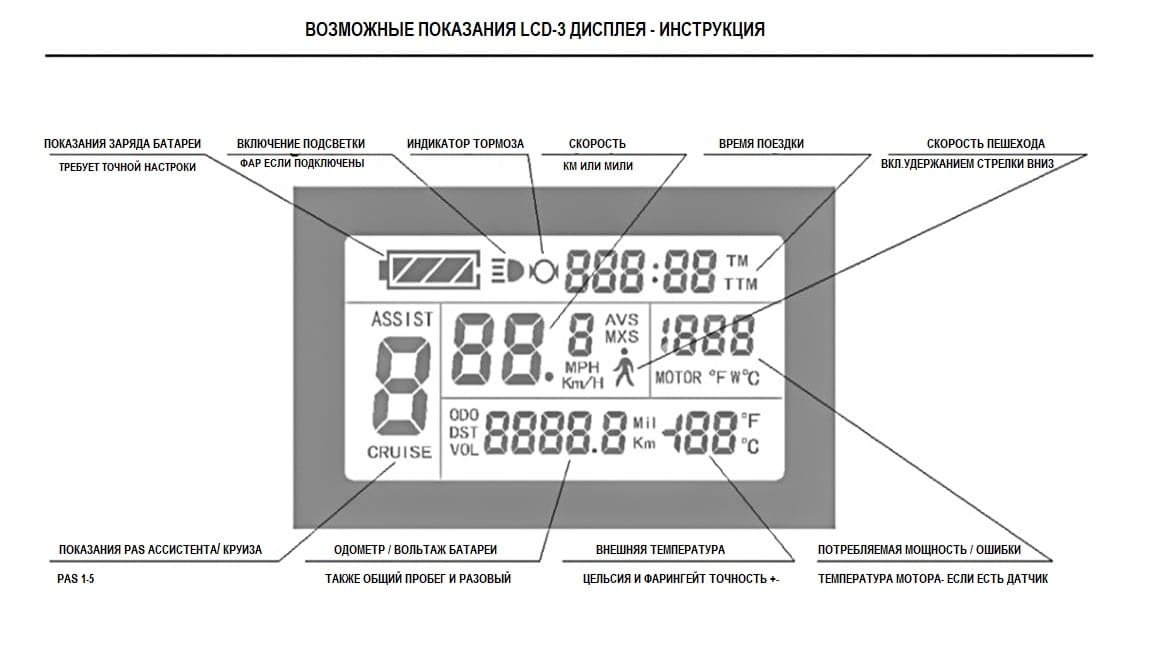

Отображение информации на LCD-3 дисплее

Отображение информации на LCD-3 дисплее

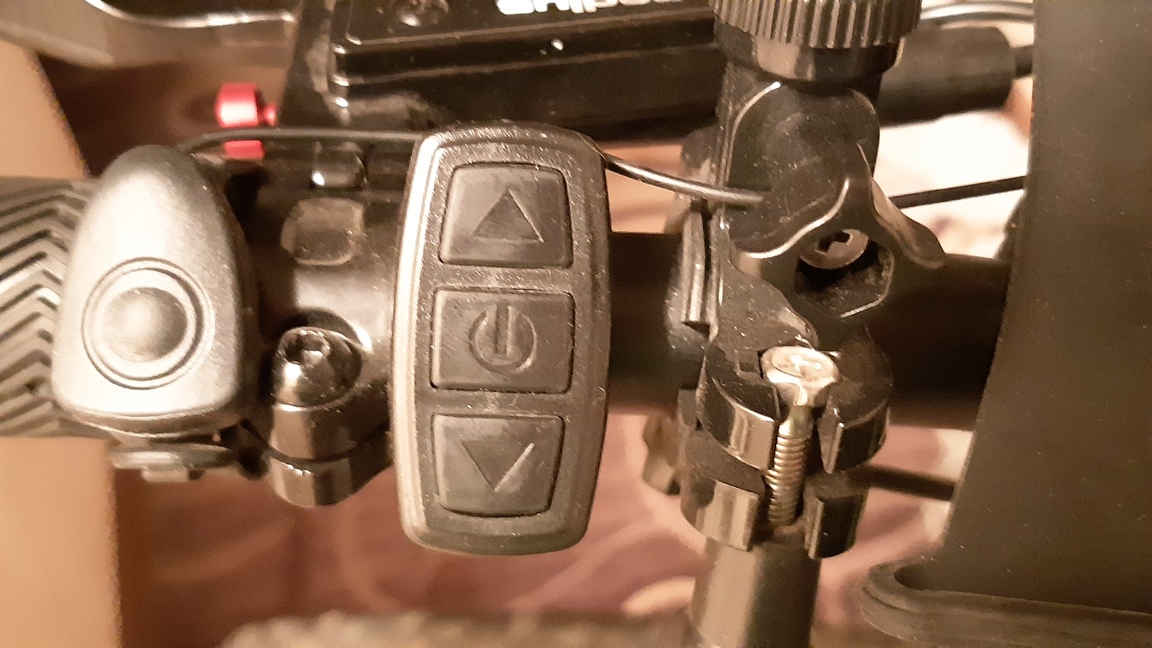

элементы управления lcd-3 дисплея

Блок кнопок управления
Управление дисплеем KT-LCD3 осуществляется с помощью таких клавиш:







СТАНДАРТНЫЙ РЕЖИМ ЭКСПЛУАТАЦИИ
Вкл/Выкл
Для включения нажмите и удерживайте кнопку
Для выключения питания нажмите и удерживайте кнопку
Если транспортное средство не приводят в движение и не пользуются кнопками управления в течении 5 минут - дисплей автоматически выключается, в результате чего отключается питание.

Настройки дисплеем LCD-3(5,8) контроллеров серии КТ

Вход в режим настроек - сразу после включения дисплея по нажатию средней кнопки, зажимаем две кнопки вверх, вниз и удерживаем, пока не начнут мигать значения на дисплее (нужно быстро зажимать две кнопки, на все есть 2 - 3 секунды с момента включения).

для входа в меню удерживаем кнопки вверх+вниз

начальное меню

В начальном меню можно изменить такие параметры как - установка диаметра колеса, вывод скорости в формате км\ч или мили, ограничение скорости (max 72 km\h)

Выставляем требуемые нам значения кнопками вверх и вниз, переход между меню - кратковременное нажатие средней кнопки. Выход в обычный режим - длительное нажатие средней кнопки. После того, как перебрали и настроили все режимы, переходим на второй уровень настроек, для чего снова зажимаем две кнопки вверх, вниз и удерживаем.

Настройка параметров P LCD дисплея

Р1 Режим настройки параметров двигателя. Р1 = (передаточное число редуктора) х (количество магнитов). Округление в меньшую сторону, если есть десятые доли. Диапазон его значений от 1 до 255. Для редукторных моторов МХУС и ХОФО 350,500ватт) это значение 86.

Р2 Режим настройки импульсного сигнала, определяющего скорость вращения колеса. Р2=0 (по датчикам Холла мотора, расположенных в обмотке). Р2=от 1 до 6 - указывается количество магнитов, расположенных в крышке мотора и проходящих мимо встроенного датчика скорости за один оборот для получения сигнала.

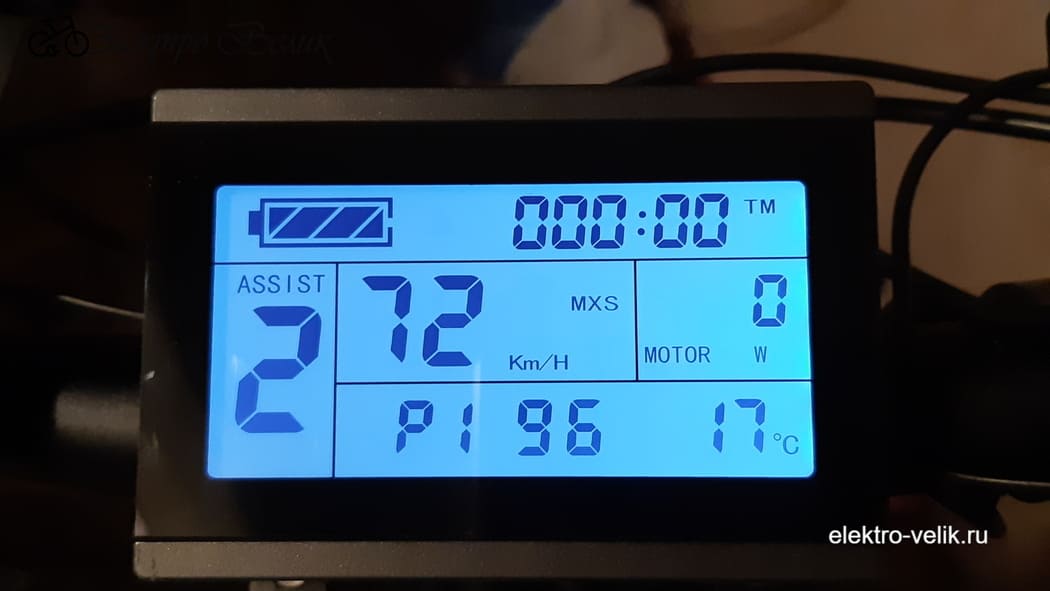

KT-LCD-3 настройка параметра P1

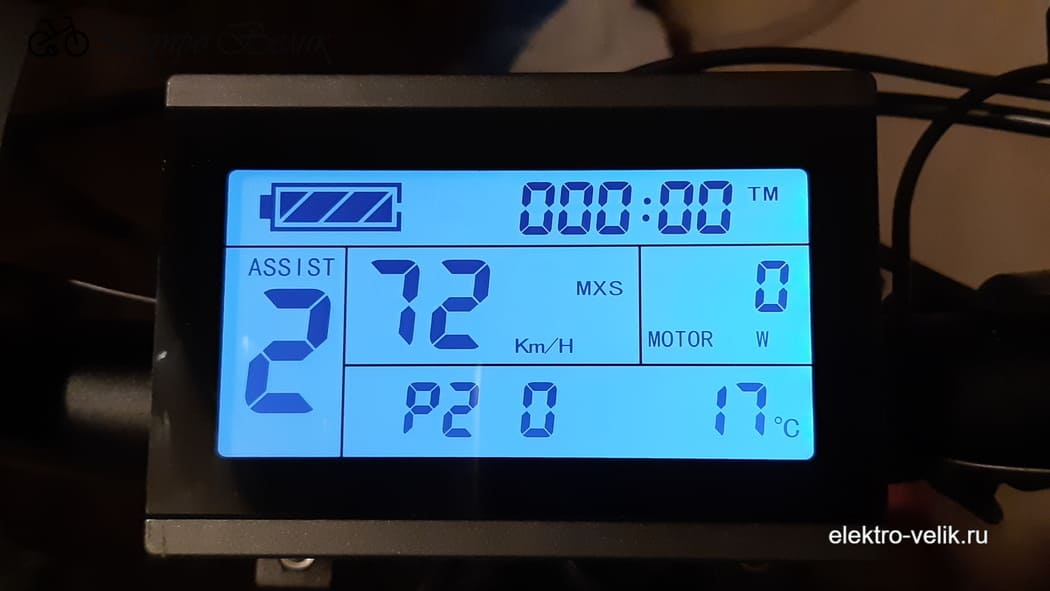

KT-LCD-3 настройка параметра P2

РЗ Режим контроля мощности. Р3=1 (включён режим 5-ступенчатого управления мощностью), Р3=0 (включён режим 5- ступенчатого управления скоростью) при Assist = 1 контроллер будет разгоняться примерно до 12 км/ч (с батареей 48 вольт); при Assist = 2 - до 20 км/ч; при Assist = 3 - до 28 км/ч; при Assist = 4 - до 35 км/ч; при Assist = 5 - до максимально возможной.

Р4 Режим включения с блока управления. Р4=1 (для включения управления ручкой газа только после начала вращения педалей (при использовании PAS-сенсора)) Р4=0 (для возможности старта с места).

Р5 Режим отображения заряда АКБ. Весьма условный "показометр". Для 48-ми вольтовой батареи ~ 14.

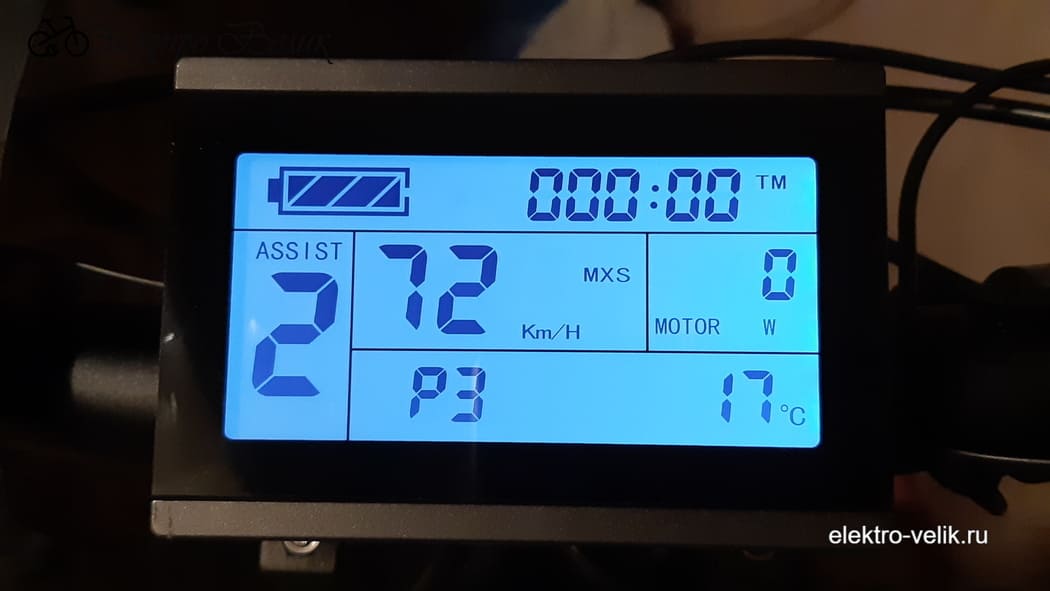

KT-LCD-3 настройка параметра P3

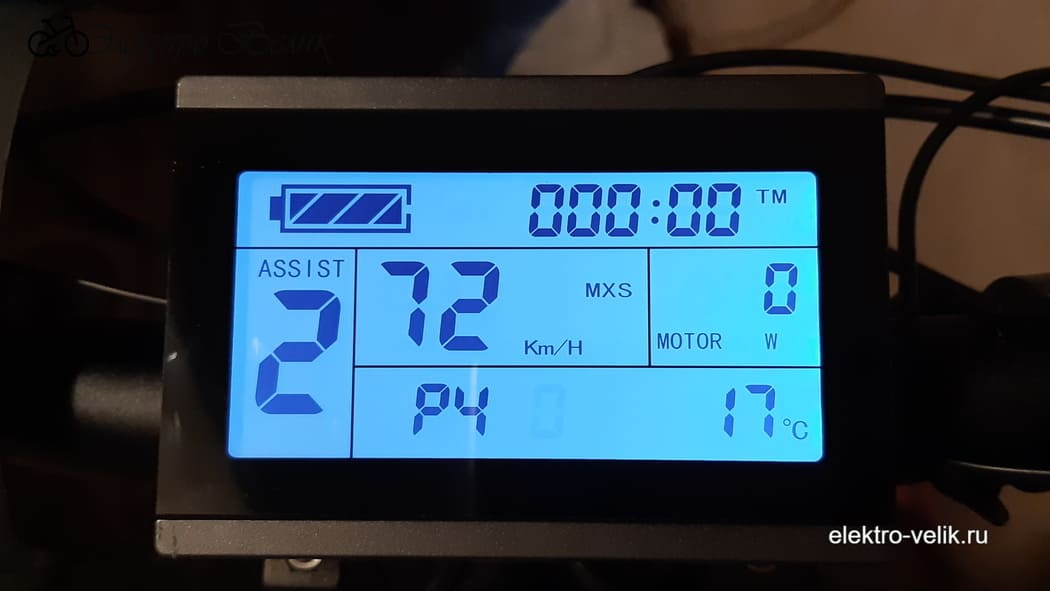

KT-LCD-3 настройка параметра P4

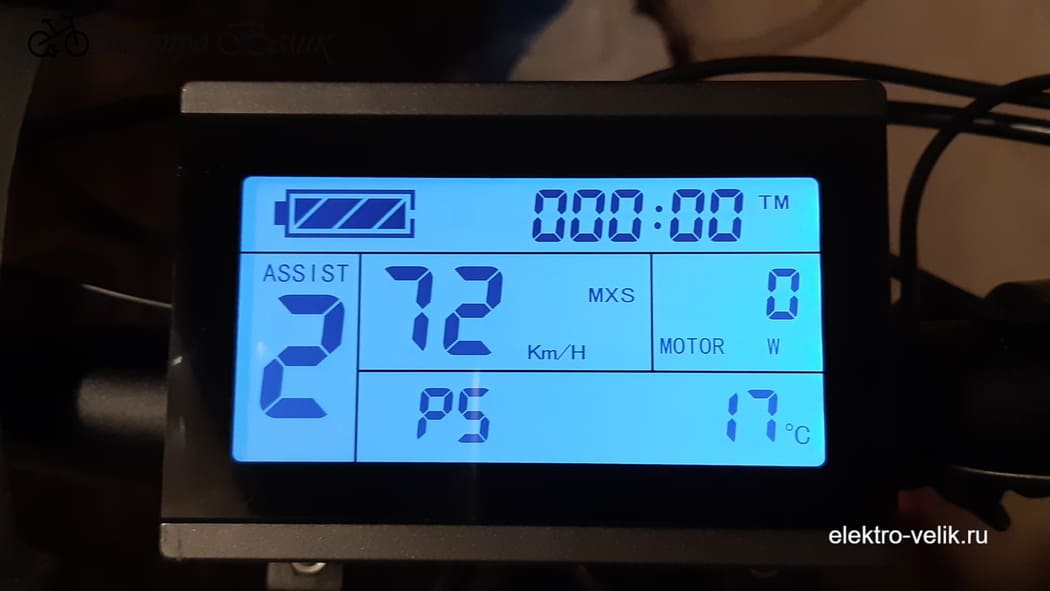

KT-LCD-3 настройка параметра P5

Для перехода на третий уровень настроек после Р5 снова зажимаем кнопки "вверх и вниз" и удерживаем несколько секунд.

Настройка параметров C LCD дисплея

C1 Режим выбора параметров датчика мощности. Для большинства систем PAS-сенсоров выбираем: для прямого вращения (когда датчик на левой стороне каретки) - 00, 01, 02 (02 - слабая чувствительность); для обратного вращения (датчик на правой стороне каретки под звездой), соответственно - 05, 06, 07.

С2 Режим настройки сдвига фаз. По умолчанию=0. Параметр С2 предназначен для настройки сдвига фаз двигателя при использовании синусоидальной составляющей и его значение по умолчанию равно 0. Когда устанавливается другое значение, подразумевается использование особой фазы, на которую и указывает параметр. Диапазон настройки параметра С2 от 0 до 7.

СЗ Режим установки значения уровня PAS при включении контроллера. 8 – восстанавливать то, которое было при последнем выключении велосипеда кнопкой на пульте дисплея, 0-5 – установка значения PAS при включении.

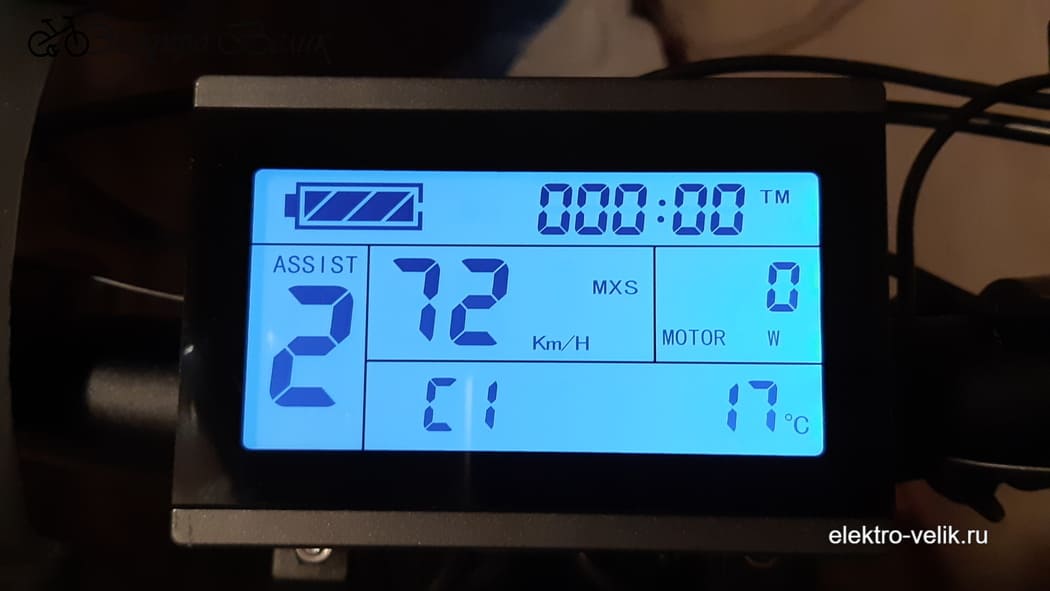

KT-LCD-3 настройка параметра C1

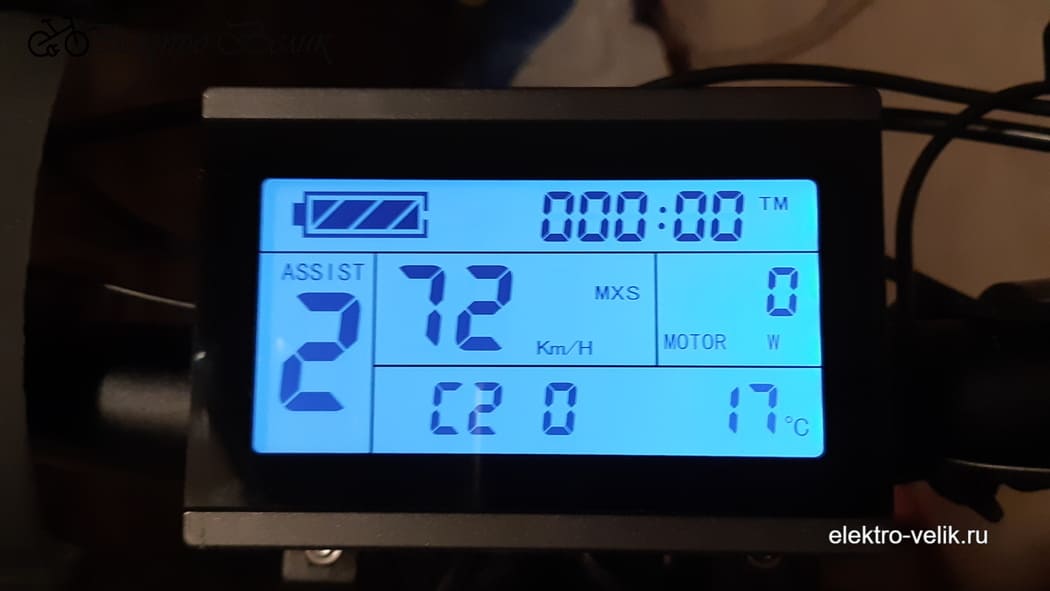

KT-LCD-3 настройка параметра C2

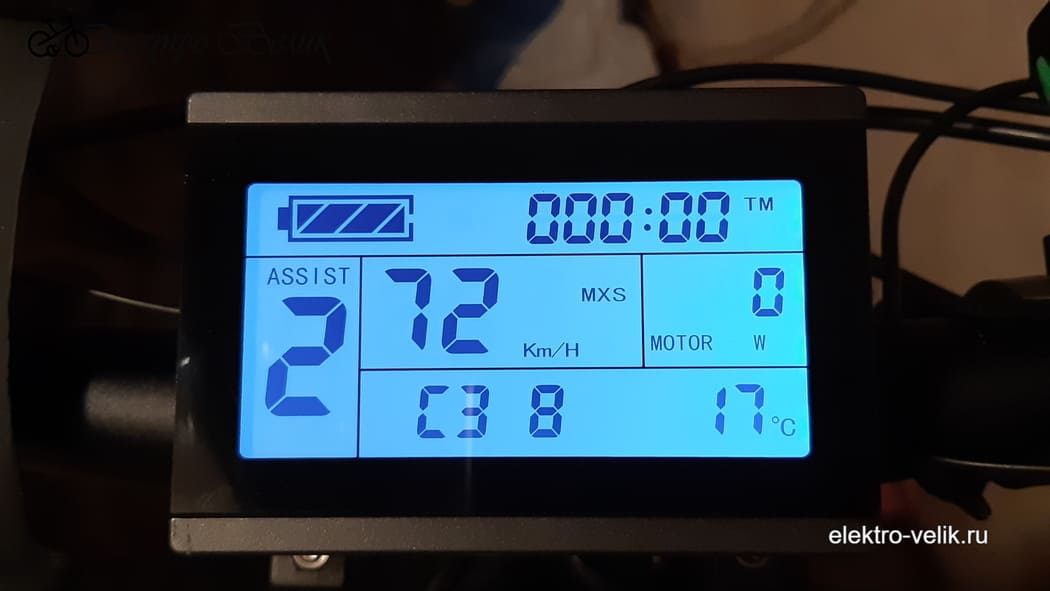

KT-LCD-3 настройка параметра C3

• При Р4=0 (ручка газа работает всегда)
• С4=0 (старт с места)
• С4=1 (Лимит на ручке газа 6 км/ч)
• С4=2 (Лимит скорости от ручки газа задаётся после сохранения установки, равно С4=2)
• С4=3 (Нулевая скорость)
• С4=4 (Ручка газа лимитируется передачам PAS)
• При Р4=1 (ручка газа с места не работает)
• С4=0 (Нет старта с места)
• С4=1 (До вращения педалей лимит скорости на ручке газа 6 км/ч)
• С4=2 (Нет старта с места, лимит скорости от ручки газа задаётся после сохранения установки, равно С4=2)
• С4=3 (Без вращения педалей скорость от ручки газа 6 км/ч, во время вращения педалей скорость газа не ограничена)
• С4=4 (Ручка газа лимитируется передачам PAS)

С5 Регулировка максимального тока контроллера. 00 - максимальный ток и очень плавный старт, 01 - максимальный ток и плавный старт, 02 - максимальный ток и плавный старт с минимальной задержкой, 03 - 50%, 04 - 67%, 05 - 75%, 06 - 80%, 07 - 84%, 08 - 87%, 09 - 91%, 10 - 100% от максимального тока.

Если у вас слабый контроллер до 20 ампер будьте аккуратны с насройкой C5 - контролер может выйти из строя.

С6 Регулировка яркости подсветки дисплея. С6 = 3 - средняя яркость

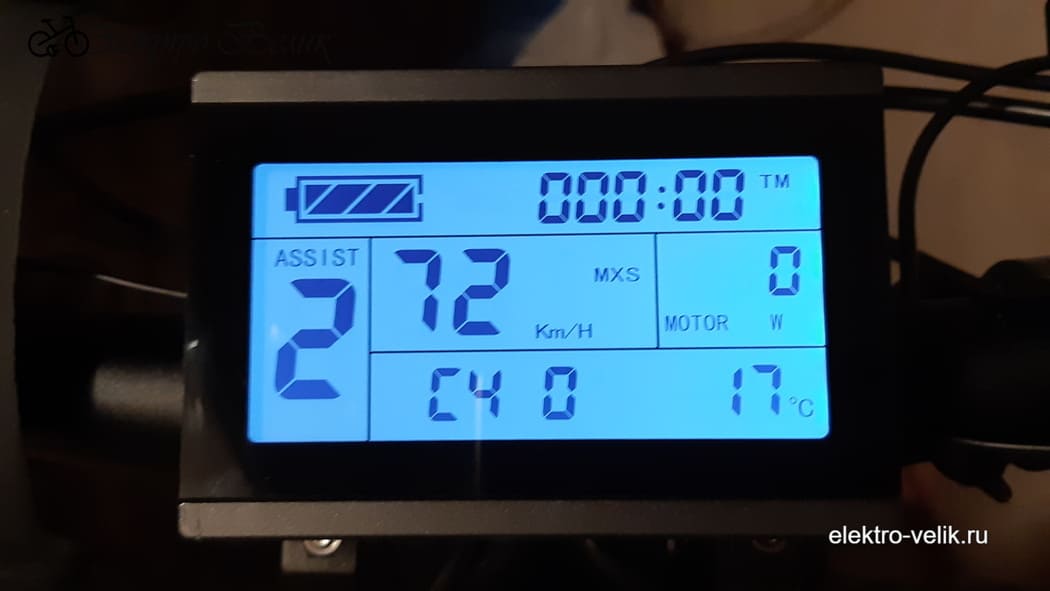

KT-LCD-3 настройка параметра C4

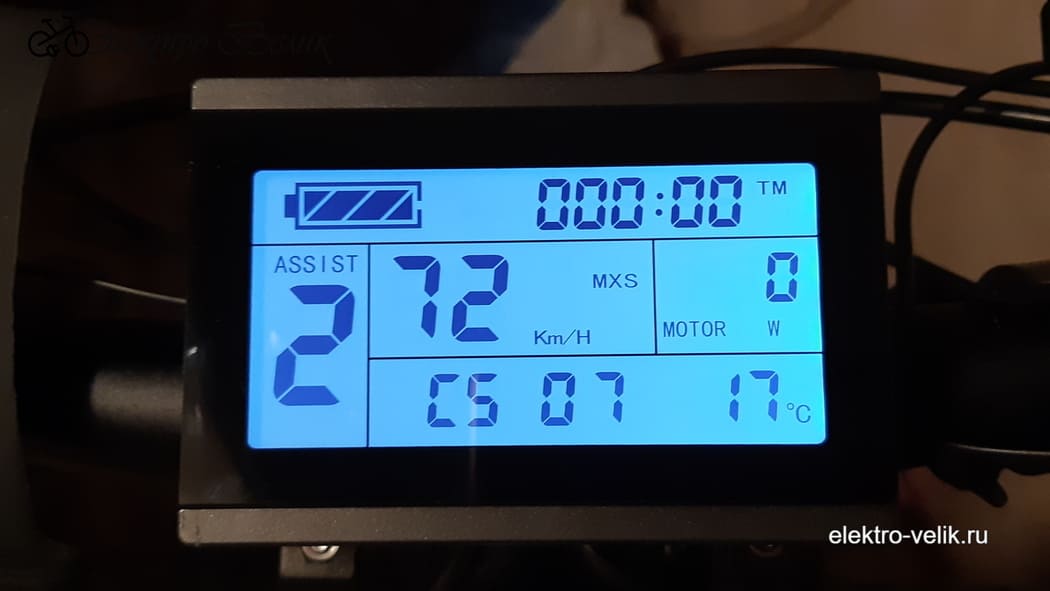

KT-LCD-3 настройка параметра C5

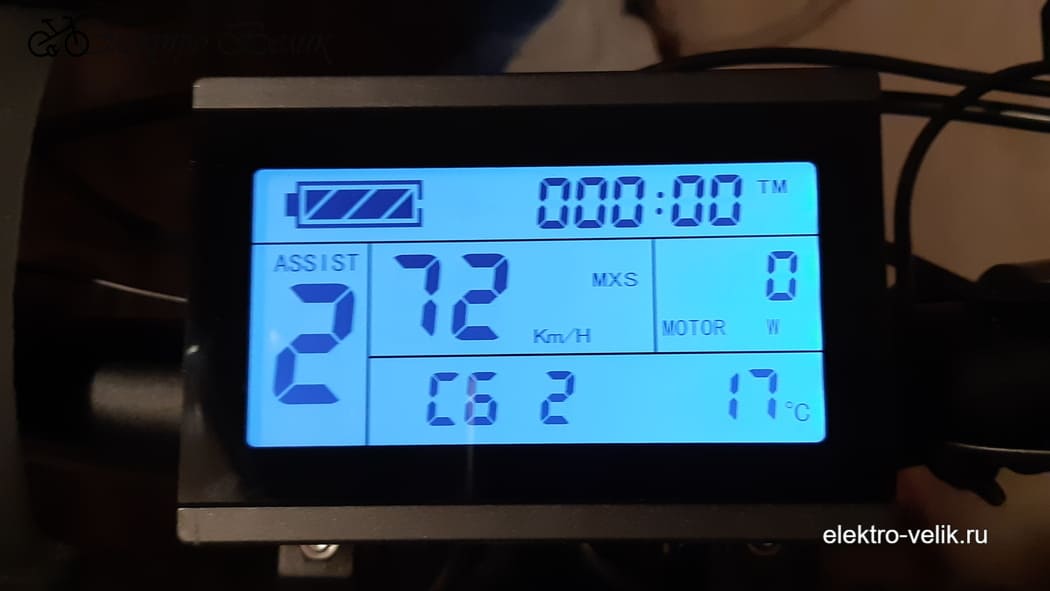

KT-LCD-3 настройка параметра C6

С7 Настройка функции «Круиз». С7=1 - круиз включён, для его активации нужно при движении с одной скоростью зажать нижнюю кнопку более 2-х секунд, пока на дисплее не появится символ "С".

С8 Настройка отображения рабочей температуры двигателя. С8=1 - включено отображение температуры мотора на дисплее (чередуется с температурой воздуха).

С9 Установка пароля включения. С9=0 (выключен пароль) Пароль восстановить невозможно, при утере - только заливать прошивку с другого дисплея через кабель

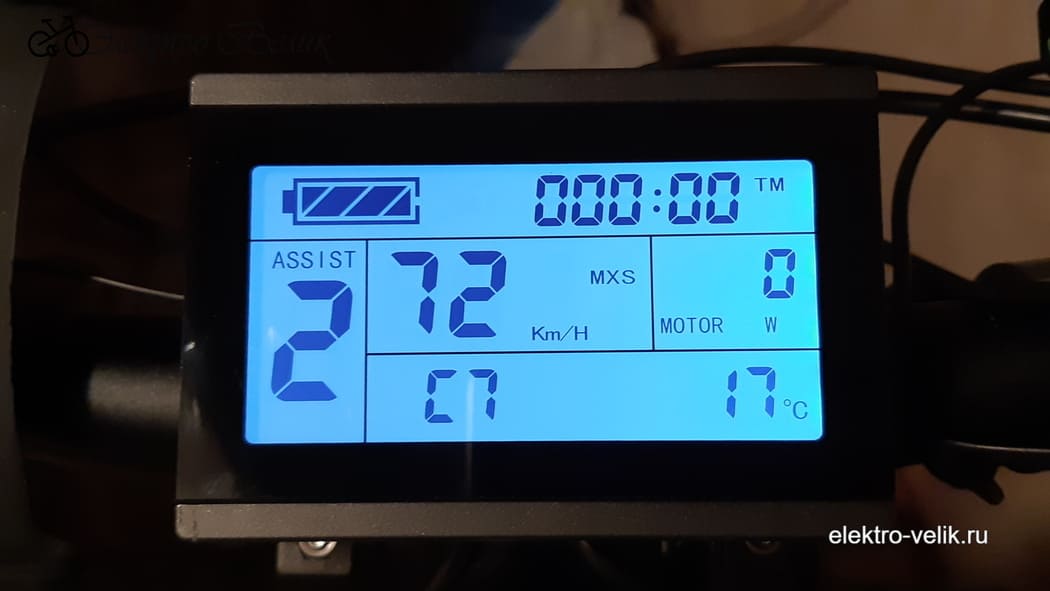

KT-LCD-3 настройка параметра C7

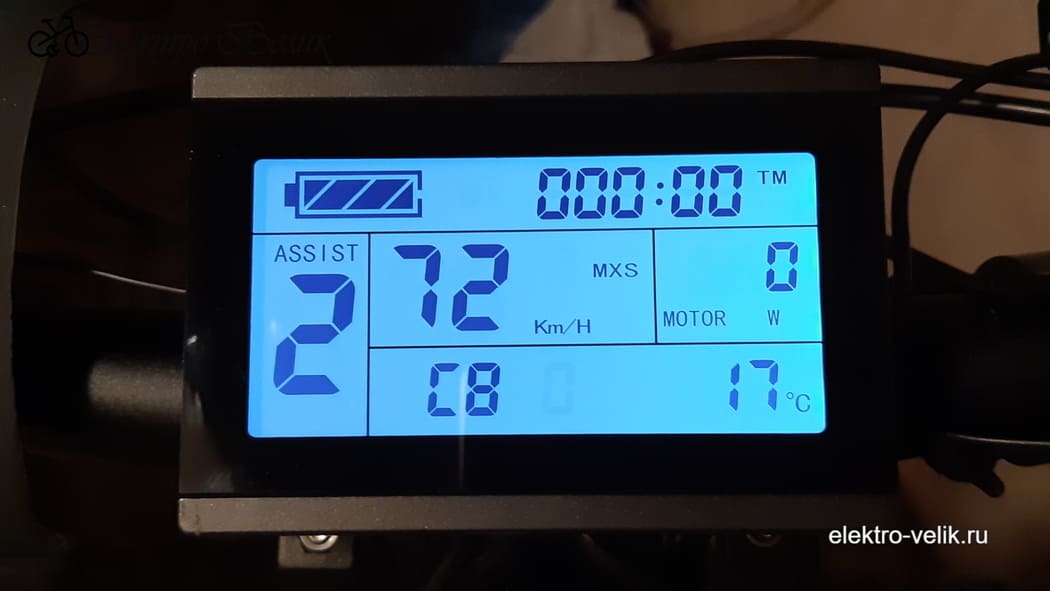

KT-LCD-3 настройка параметра C8

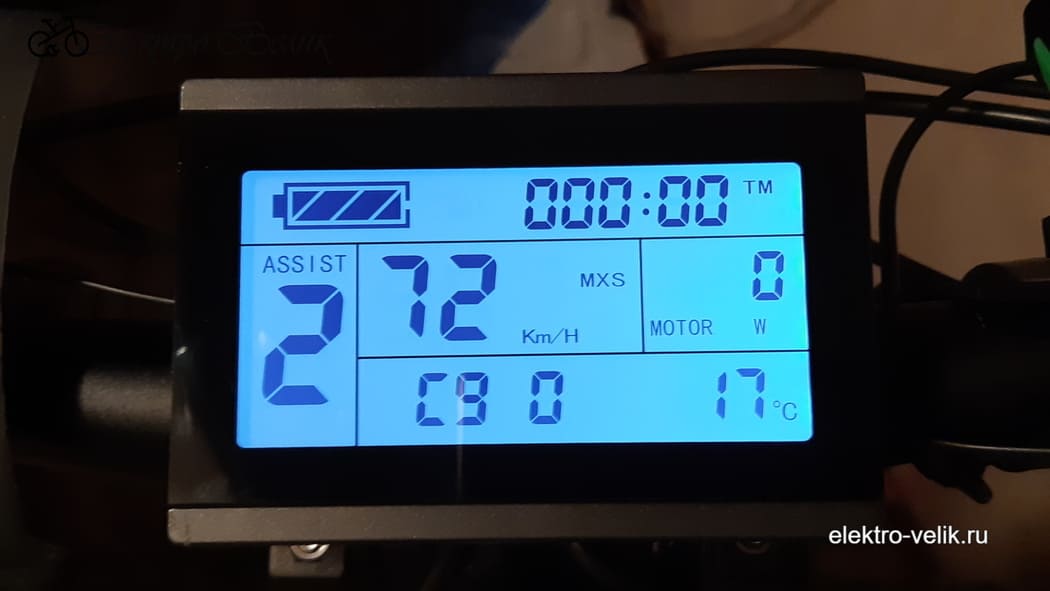

KT-LCD-3 настройка параметра C9

С10 Режим восстановления настроек по умолчанию С10=n (y – сбросить настройки)

C11 Совместимость прибора с предыдущими версиями С11=0 - максимальная совместимость

C12 Настройка минимального напряжения контроллера.
0 - 38в, 1 - 38,5в, 2 - 39в, 3 - 39,5в, 4- 40в, 5 - 40,5в, 6 - 41в, 6,5 - 41в, 7 - 41,5в. Совет - чтобы проехать на пару км дальше - выбирайте минимальное значение, но чтобы ощутимо продлить общий срок эксплуатации батареи - выбирайте 7 (41,5в).

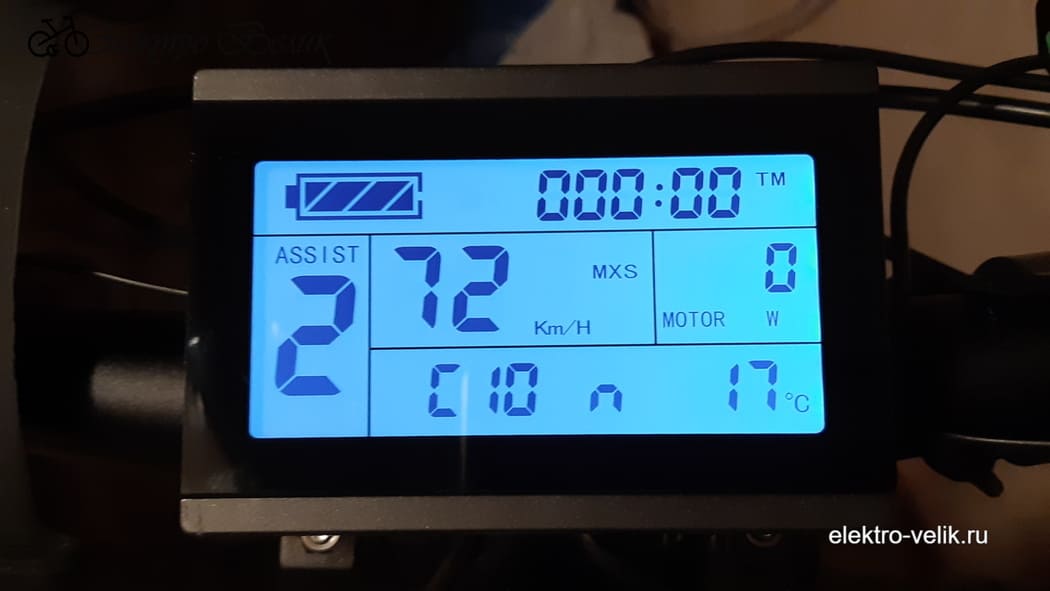

KT-LCD-3 настройка параметра C10

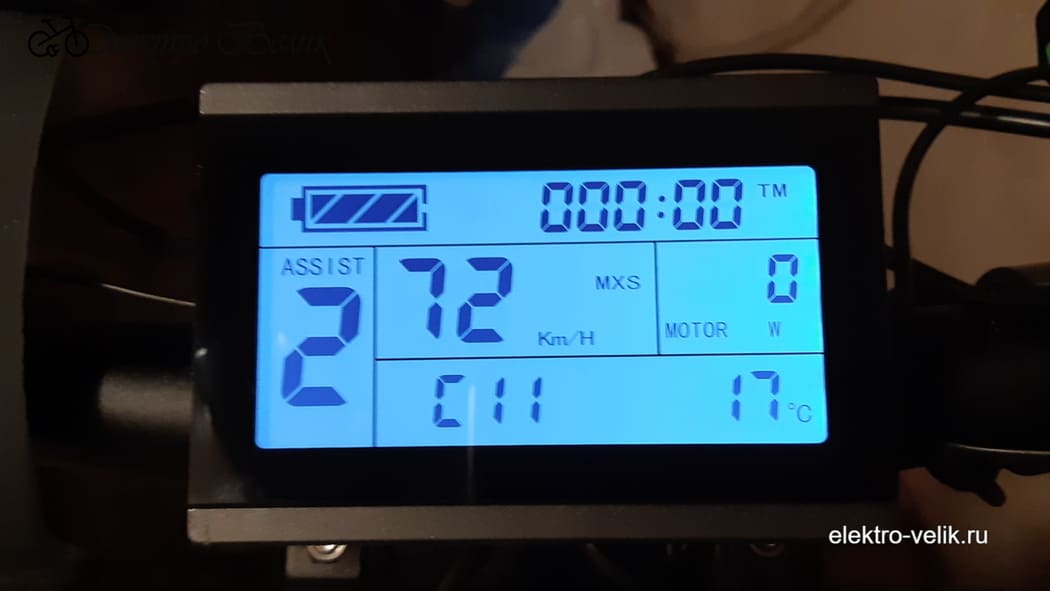

KT-LCD-3 настройка параметра C11

KT-LCD-3 настройка параметра C12

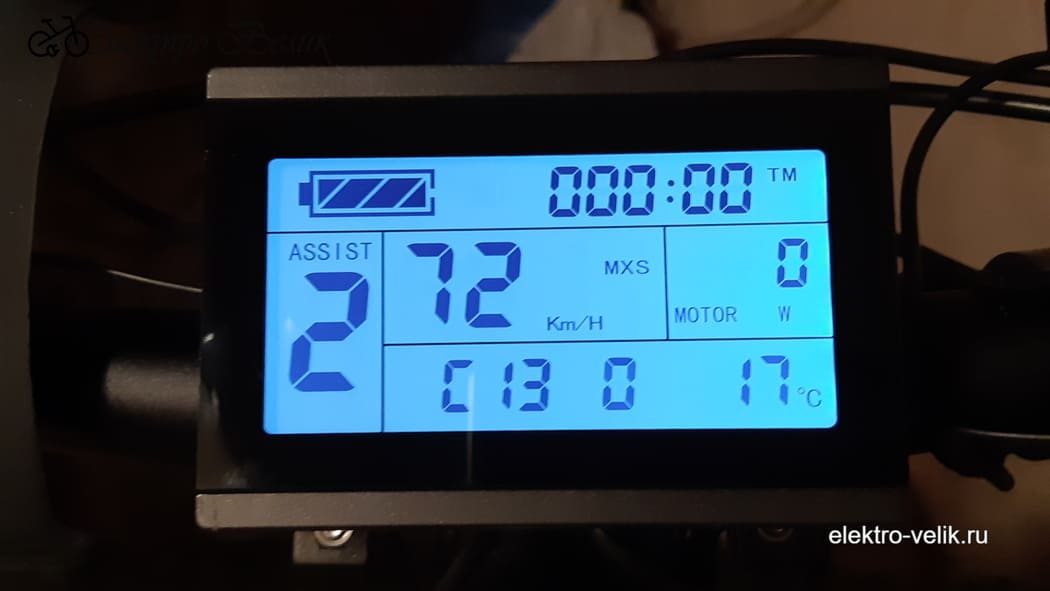

С13 Рекуперация. С13=0 (выключена)

• 1 - слабая (примерно 6 / 17 / 30 / 45 / 100% от полной мощности при Assist = 1/2/3/4/5);
• 2 - средняя (примерно 12 / 22 / 40 / 55 / 100%);
• 3 - сильная (примерно 17 / 30 / 45 / 66 / 100%).

KT-LCD-3 настройка параметра C13

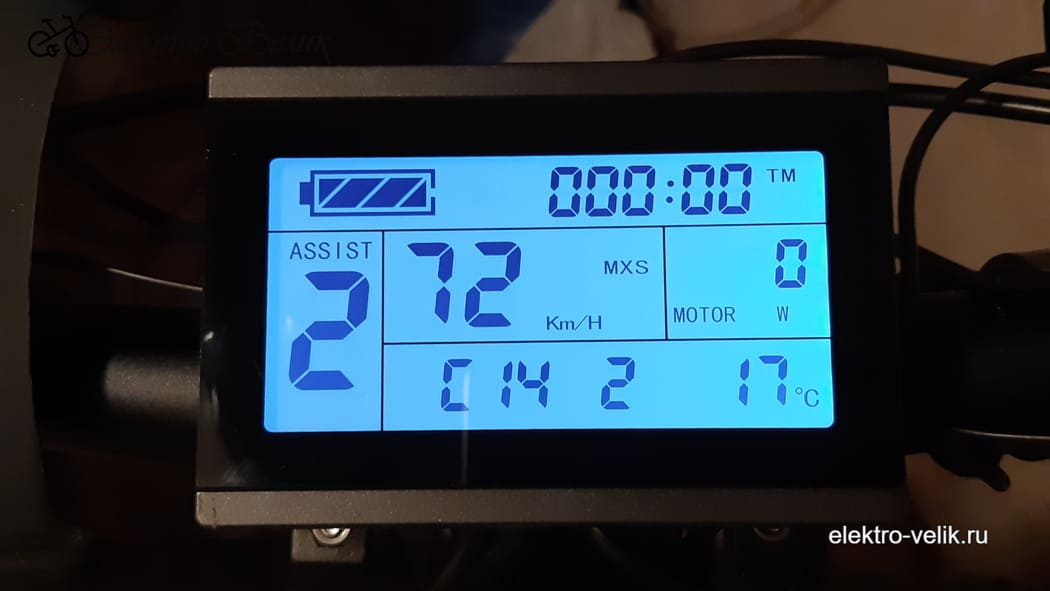

KT-LCD-3 настройка параметра C14

Для входа в четвёртый уровень настроек снова зажимаем кнопки "вверх" и "вниз" и ждём несколько секунд. Если ничего не происходит - вам не повезло, версия прошивки не позволяет

У меня к сожалению версия которая не позволяет зайти в данный пункт меню.

Настройка параметров L LCD дисплея

Параметры L Имеются не во всех дисплеях, зависит от версии прошивки.

• L1 Нижний порог по напряжению - расширенная настройка. 0 - автоматический порог, 1 - 20 вольт, 2 - 30 вольт, 3 - 40 вольт.
• L2 коэффициент умножения параметра P1 для супероборотистых моторов. По умолчанию=0
• L3 Включение режима безхолловой работы моторов - поддерживается не всем контроллерами. 0 - безхолловый режим, 1 - с холлами. По умолчанию - 1.
• L4 Время автоматического отключения дисплей при неактивности. Задаётся в минутах от 5 до 120.

АВАРИЙНЫЙ РЕЖИМ

При возникновении неисправностей дисплей переходит в аварийный режим, отображая код неисправности

Таблица кода ошибок
