Мощный контроллер электровелосипеда 45 ампер

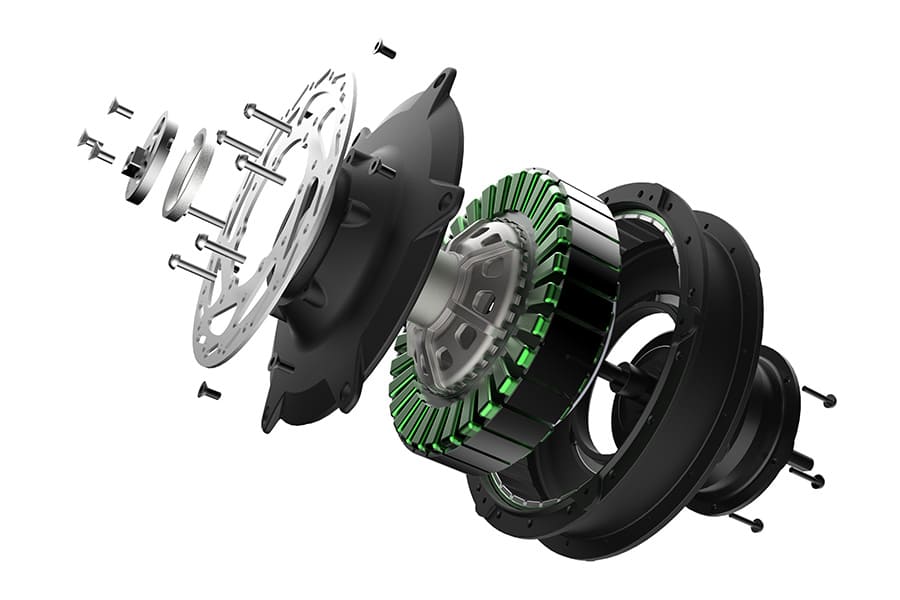

В целом практически все контроллеры работают по одному принципу, мотор имеет три фазы и контроллер попеременно подаёт на эти фазы напряжение, на них образуется магнитное поле, которое притягивает ротор к следующий фазе, и чем чаще контроллер подаёт импульсы, тем быстрее крутится ротор, что бы контроллер понимал в каком положении на данный момент находится ротор в моторе зачастую установлены датчики холла их так же как и фаз три, но так же бывают моторы и без датчиков холла и контроллеры которые могут работать без них.

Контроллеры для электровелосипеда - самоката

Стоимость: 2500

или ~ 32.05
заказать - http://alii.pub/5z3bm9

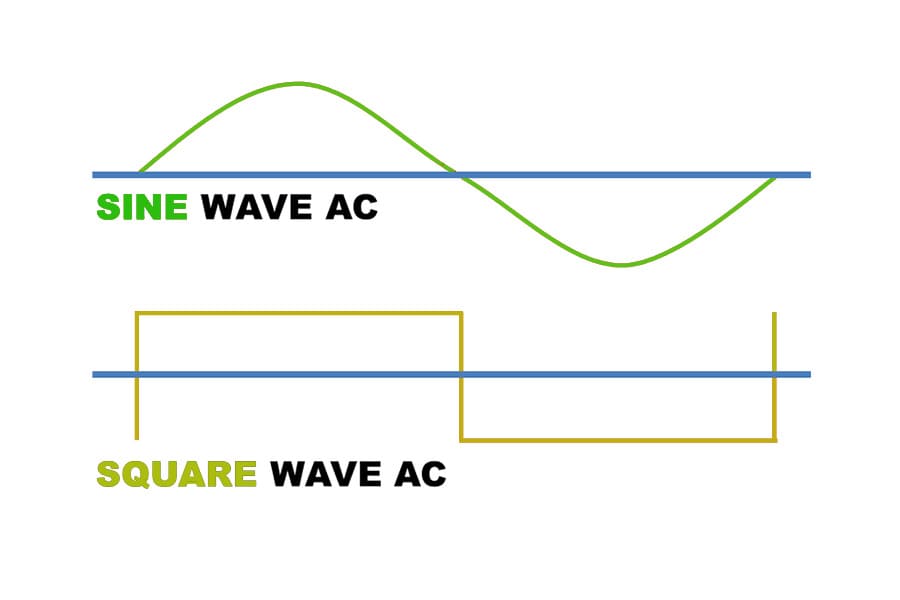

В чем разница между трапециевидной волной и синусной? Трапециевидная волна работает по принципу включено выключено, то есть сигнал подаётся прерывисто, а синусный работает по принципу нарастания и угасания, исходя из этого наверно стоит полагать что мотор электровелосипеда будет работать все же тише, но так как у меня редукторный мотор я думаю, что не услышу отличий, но все же попробуем. А вот если бы был мотор прямого привода, то там наверно отличия были бы более заметны. Для этого я наверно к следующему сезону соберу с этим контроллер сборку на прямом приводе думаю возьму мотор на 1000 ватт.

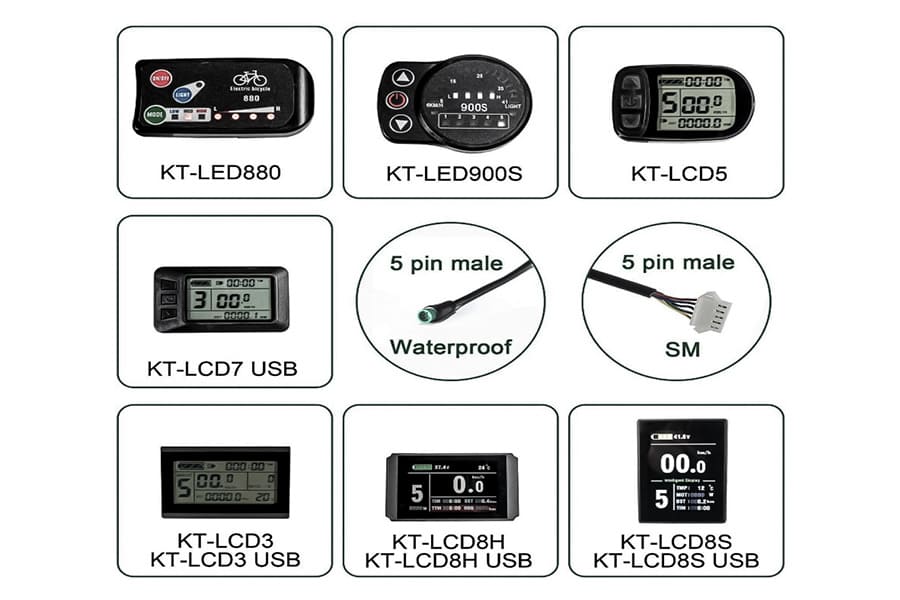

Почему я выбираю контроллеры серии КТ? Во-первых, потому что к ним компания разработала разнообразные многофункциональные ЛСД дисплеи и на данный момент они считаются самыми информативными и надёжными, да и выглядят вполне достойно, есть в линейке даже цветные дисплеи. Так же эти контролёры надёжные и работают стабильно если их не нагружать сверх их характеристик.

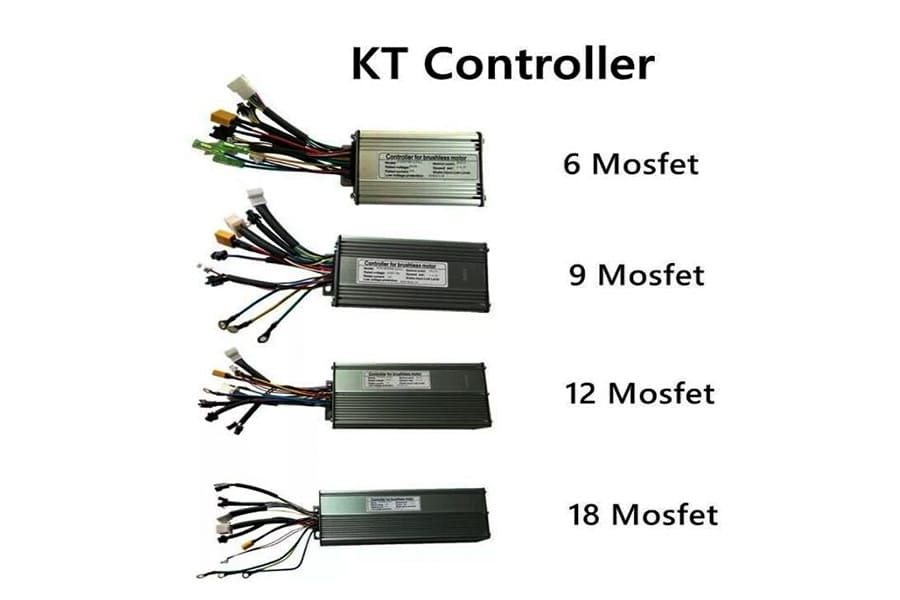

Существует несколько типов контроллеров, и они в основном различаются по мощности и количеству мосфетов, это контроллеры на 6 мосфетов и в зависимости от начинки адекватно могут работать с моторами мощностью 250 - 500 ватт, контроллеры на 9 мосфетов эффективно могут работать с моторами 500 750 ватт, на 12 мосфетов безопасно можно эксплуатировать моторы 750 1000 ватт, а на 18 мосфетов можно поставить мотор до 3 киловатт, в целом у всех контроллеров есть запас плюс 10-15 процентов, так же все они могут работать в достаточно широком диапазоне по вольтажу, от 36 до 63 вольт, а в некоторых вариантах контроллеры выполнены так что бы можно было ставить 72х вольтовый аккумулятор.

Итак, вот у меня получается один из самых мощных контроллеров, правда эта модель рассчитана на работу от АКБ с максимальным вольтажом до 63 вольт

Это синусный контроллер, то что это именно синусный контроллер видно по маркировке вот этот символ S говорит о том, что этот контроллер имеет синусную волну, в контроллере с трапециевидной волной стоит символ Z

В моем случае это модель KT48SVPRK-LCD

Максимальный ток 45 ампер

Номинальное напряжение 48 вольт – максимально этот контроллер может работать от 63 вольт

Номинальный ток 22 ампера, это ток безопасной продолжительной нагрузки

Защита от низкого напряжения составляет 39 вольт, то есть 36 вольтовая батарея будет отключатся при достижении этого значения

его размеры

1. Длина 235 мм
2. Ширина 80 мм
3. Толщина 40 мм
4. Длина с крепёжными отверстиями составляет 256 мм

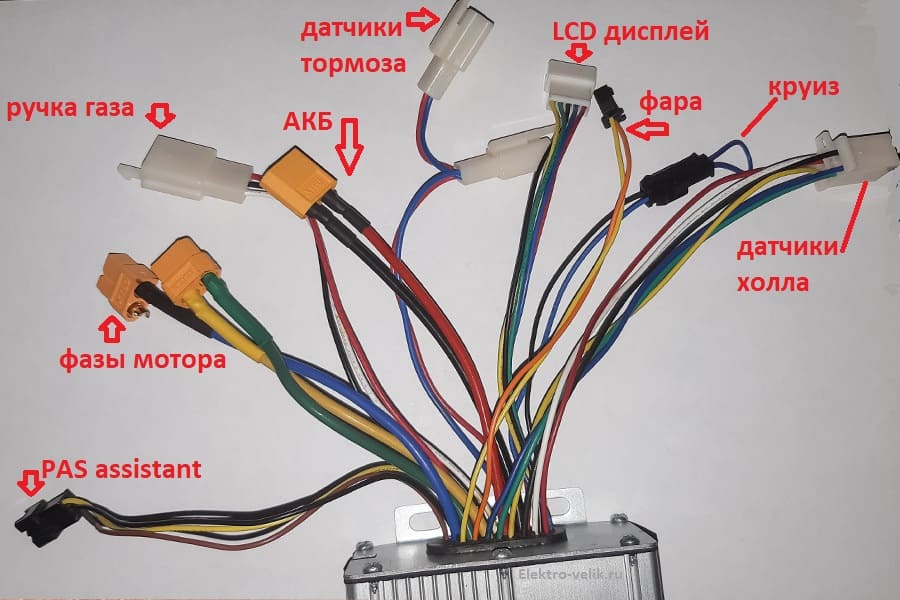

Распиновка здесь такая

• Мощные жёсткие провода красный и чёрный на них подаётся питание
• Три толстых провода синий – жёлтый – зелёный к ним подключаются фазные провода мотора
• Вот этот шестипиновый разъем подключается к датчикам холла мотора
• Этот пятипиновый разъем подключается к любому дисплею серии КТ которых достаточно много, я обычно выбираю проверенный дисплей LCD 3
• Этот трехпиновый разъем подключается к ручке или курку газа
• Эти два разъёма подключаются к датчикам тормозов в целом можно обойтись без них, но я обычно ставлю.
• Этот трехпиновый разъем подключается к пас ассистенту, кстати замечательная функция

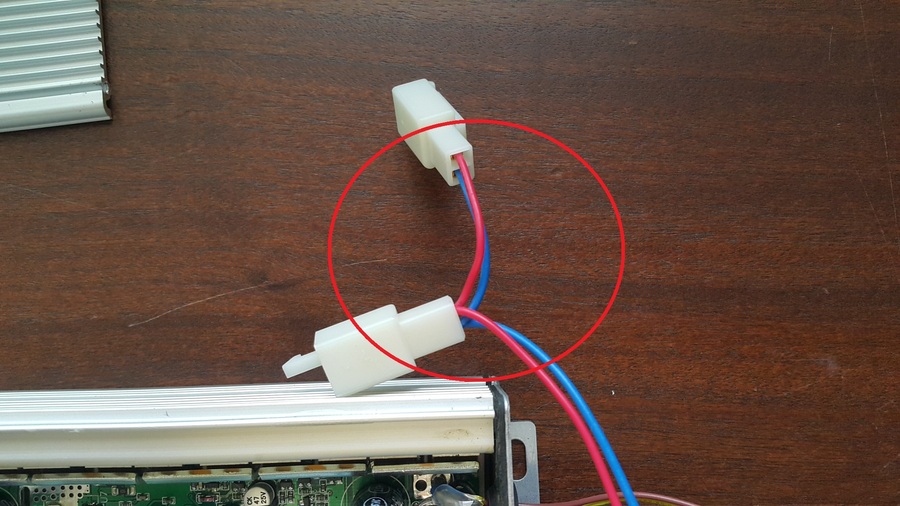

• Эти два провода включают и отключают функцию круиз контроля, но это можно сделать и в дисплее при настройках параметра Ц7 – цифра один включён, цифра ноль выключен.
• А к этому разъёму можно подключить фару, но на выходе весь вольтаж батареи правда с минимальной силой тока, фару до 5 ватт должен потянуть при подключении более мощной может сгореть понижающая плата в контроллере.

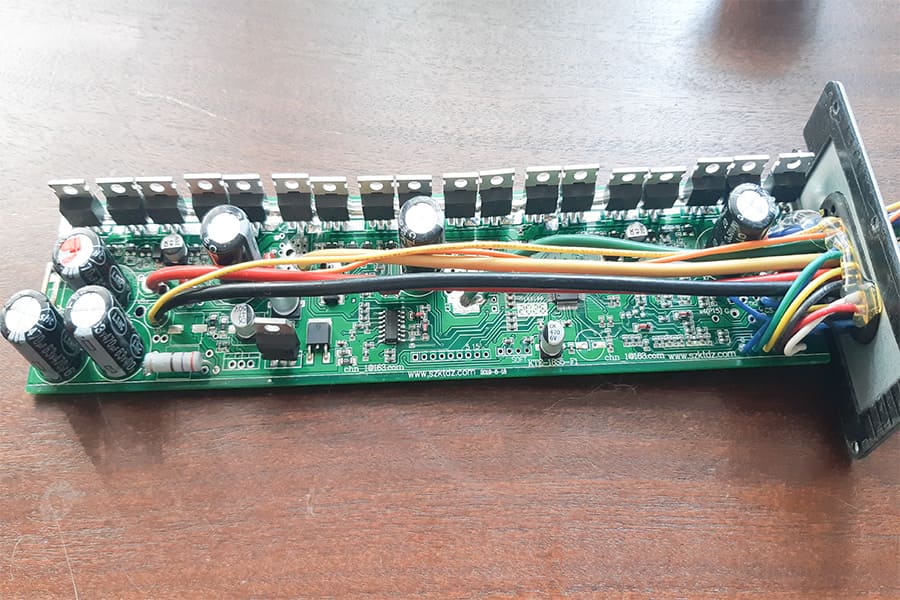

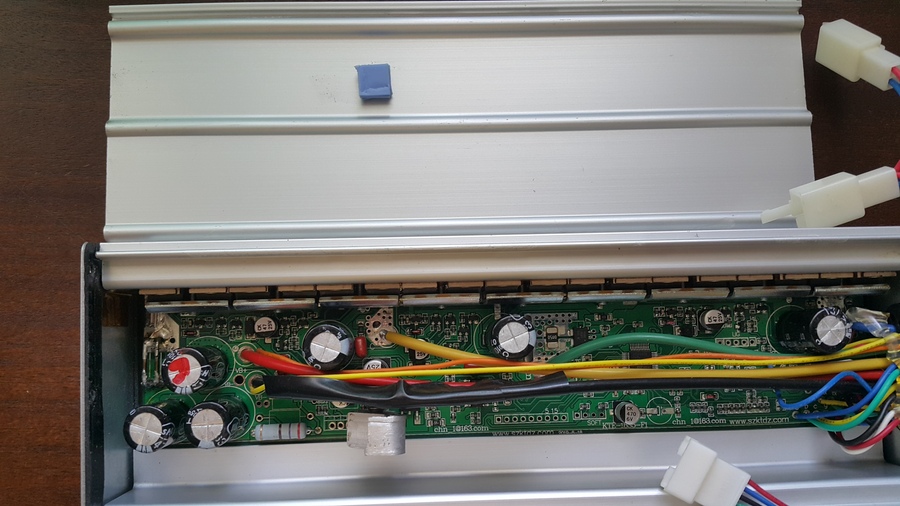

Давайте теперь посмотрим, что внутри контроллера, для этого надо открутить шесть винтов которые крепят крышку.

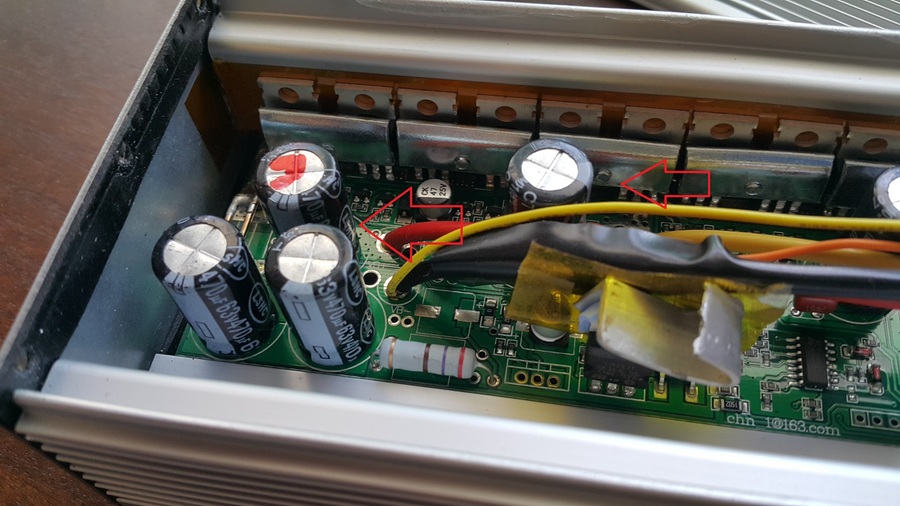

Вот эти силовые конденсаторы все до 63 вольт и на 470 микрофарад, поэтому если подключить аккумулятор с большим напряжением они попросту могут выйти из строя, а в некоторых случаях и взорваться.

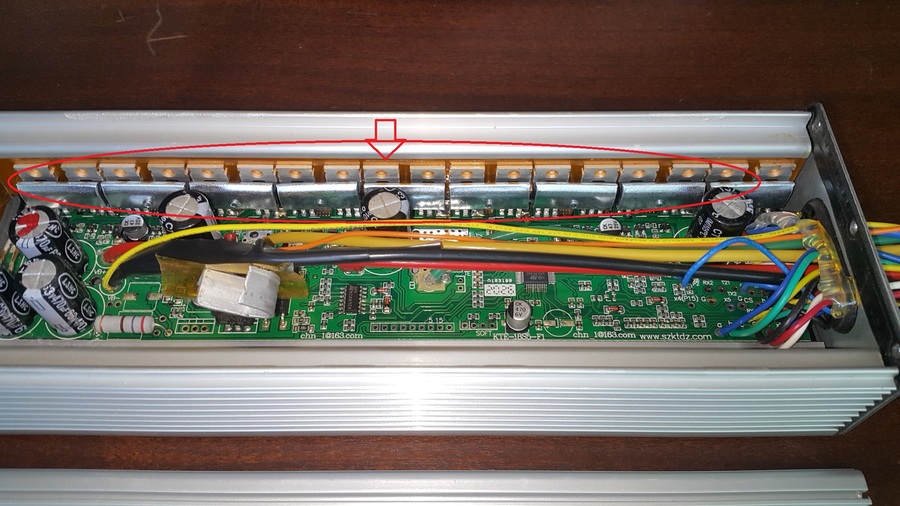

Здесь 18 мосфетов которые поджаты к корпусу для рассеивания нагрева, между корпусом и мосфетами наклеен термостойкий скотч, который предотвращает замыкание, мосфетов по шесть на каждый фазный провод мотора, чем больше мосфетов тем большую силу тока они могут пропустить.

В этом контроллере один тип мосфетов с маркировкой TK150E09NE рабочее напряжение до 85 вольт, то есть если в контроллере заменить все силовые конденсаторы, например, на 100 вольтовые, установить более мощный рассеивающий резистор или стабилитрон что бы на ЛМку не приходило более 40 вольт, то можно уже использовать аккумуляторную батарею например на 80 вольт, что повысит скорость электровелосипеда, но так как LCD дисплеи уже не рассчитаны на такой вольтаж то и в нем надо будет что то дорабатывать.

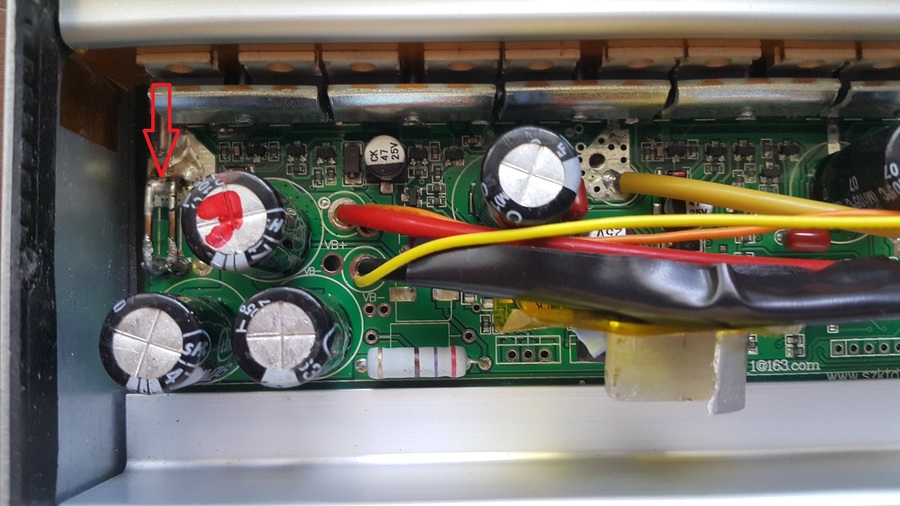

Вот здесь находятся аж два шунта, обычно один, залудив которые можно немного поднять мощность контроллера.

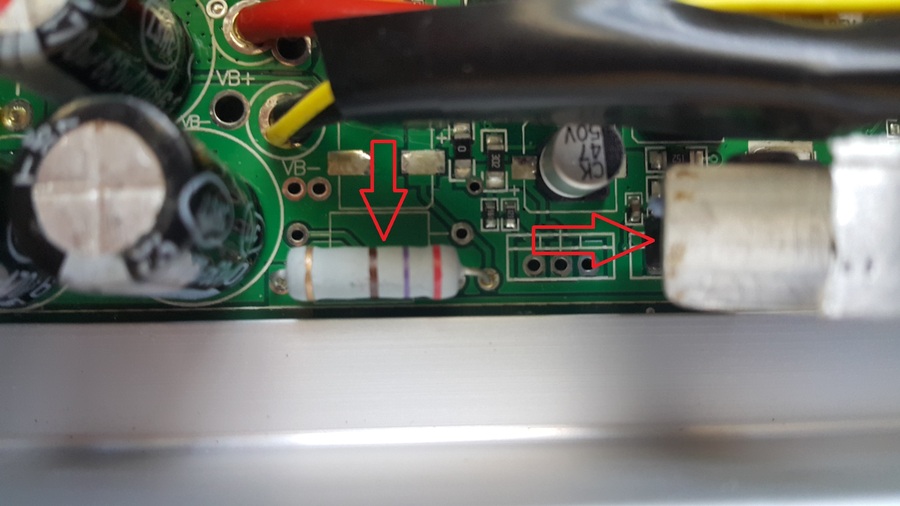

Этот резистор гасит напряжение батареи до 40 вольт, далее идёт понижающий регулятор напряжения под маркировкой LM317T который снижает напряжение до примерно 15 вольт, далее следует ещё один стабилизатор, который понижает напряжение до 5 вольт которые уже запитывают всю логику контроллера через микроконтроллер, желательно на этот регулятор LM установить какой-то дополнительный радиатор потому как он достаточно сильно нагревается.

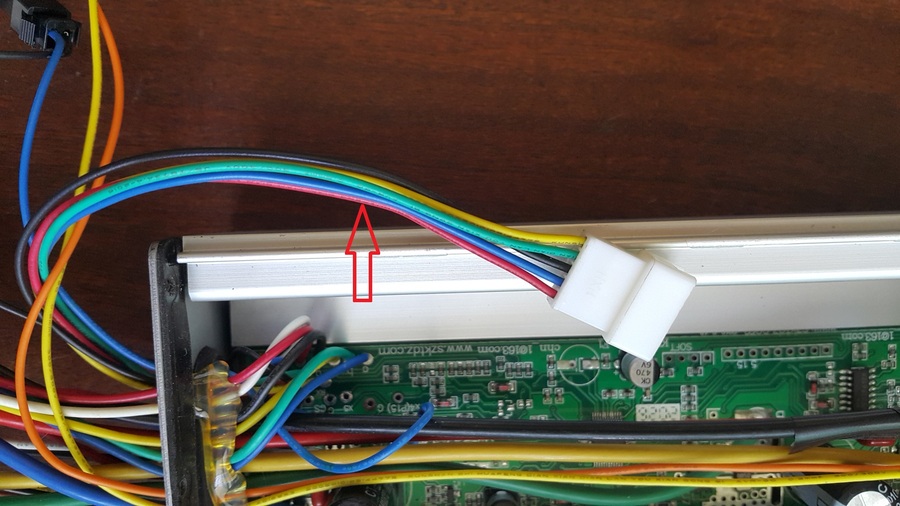

Что бы включать электровелосипед через ключ, вот, например, установив вот такую ручк газа, нужно вот этот красный провод, который идёт на питание дисплея, подключить в разрез через выключатель на ручке газа, в нем всего 5 вольт, и если не будет питания на дисплей, то электровелосипед не включится.

Впрочем, в дисплеях серии КТ есть функция доступа через пароль, настраивается он в дисплее параметром C 9 но следует хорошо его запомнить потому как сбросить его не получится и поможет только пере прошивка дисплея.

Так же если установить где-то секретный выключатель на вот эти контакты, которые идут на датчики тормоза, при замыкании которых дисплей включится, но сам велосипед не поедет, этим можно тоже уберечь велосипед от электроугона, но не уберечь от угона обычным способом.

Для вспугивания угонщика или вредителя можно установить в скрытом месте вот такую сигнализацию, она сначала предупредит разовым сигналом, но при дальнейшем движении электровелосипеда включится на полную мощность, таким образом вы будете оповещены что к вашему транспортному средству применены противоправные действия.

Если у вас мотор прямого привода в контроллере через дисплей можно включить рекуперацию параметром С13, это позволит осуществлять некоторое торможение мотором, а также так как мотор будет работать в режиме магнето он возвратит часть энергии и при движении, например, с горки, но возвращаемая энергия очень мала и будет практически не заметна.

Что я доработаю перед тестами контроллера. Для начала пропаяю силовые дорожки с двух сторон, частично залужу шунты, и на ЛМКУ поставлю небольшую алюминиевую пластину для большего рассеивания тепла.

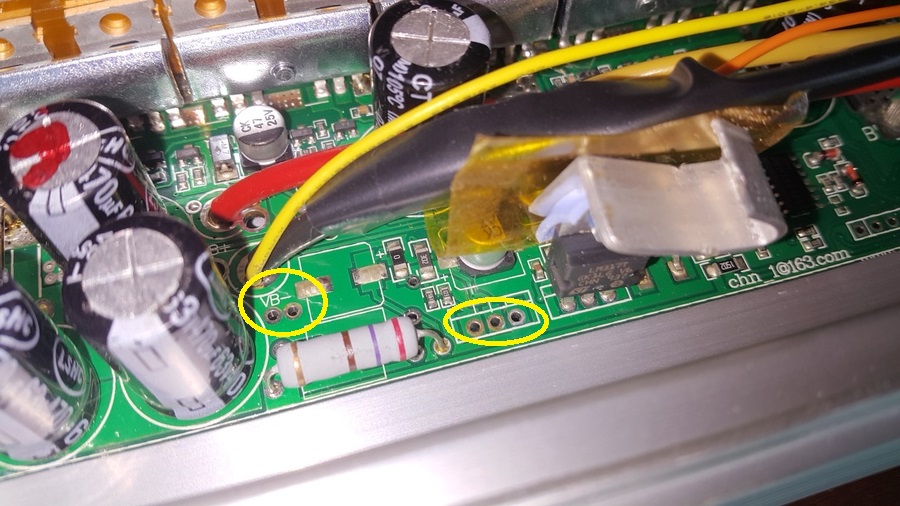

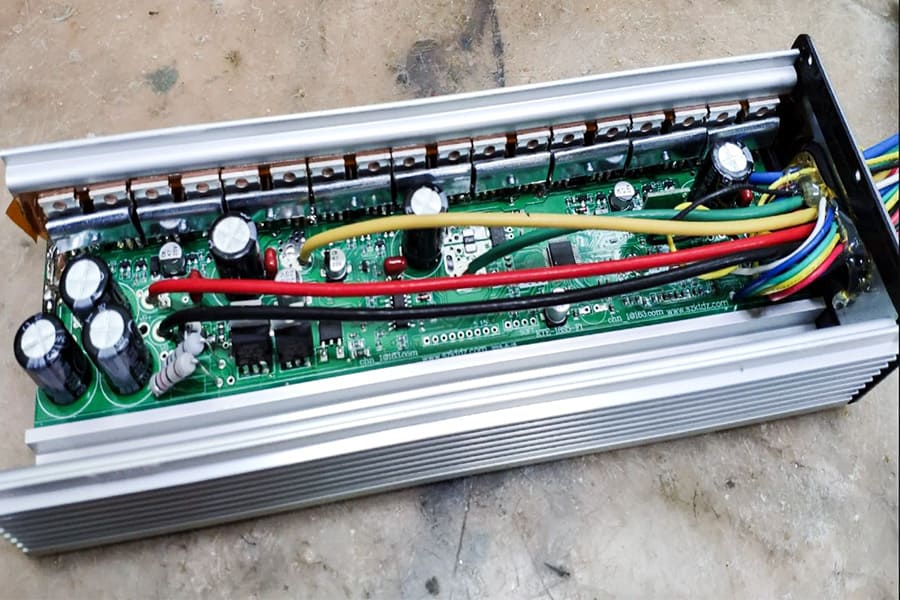

Кстати нашёл фото такого же контроллера, но уже на 60 вольт, и по фото видны некоторые различия, это установлен дополнительный резистор, и дополнительная ЛМКА, маркировки правда не разглядеть, что примечательно на моём контроллере в плате есть отверстия и дорожки под эти дополнительные детали.

Тем временем я пропаял силовые дорожки, залудил шунт, и поставил вот такую пластину на LM которая изогнута таким образом, чтобы через теплопроводящие силиконовые прослойки прижималась к крышке контроллера тем самым хоть немного улучшится отток тепла от неё.

Собрал все обратно, теперь можно провести тесты. Видео выше по странице

Я уже провёл тесты в холостом режиме, сейчас хочу рассказать о своих впечатлениях, в целом по шумометру если доверять такому способу то различий нет, по мне шумность одинаковая, и мне показалось что контроллер с трапециевидной волной работает более стабильно, но на средних скоростях контроллер с синусной волной работает плавнее и тише на мой взгляд, так же при работе на синусном контроллере мне слышался какой то сбивчивый ритм работы мотор колеса, но все же оно крутилось нормально. По скорости я различий не увидел, правда, когда записывал видео дисплей завис на одной скорости и я этого не заметил пока не стал монтировать ролик, без записи видео так же крутил мотор там были показания скорости, которые схожи у обоих контроллеров. В общем вот такой неоднозначный опыт, я с этим синусным контроллером буду собирать электровелосипед на моторе с прямым приводом и там уже проведу тесты на ходу. А сейчас у меня все, надеюсь вы оцените мои труды лайком и комментарием, а возможно и подпиской, хоть и обзор получился неоднозначным, но я старался, и у меня на это ушло уйма времени. Спасибо. До свидания.
